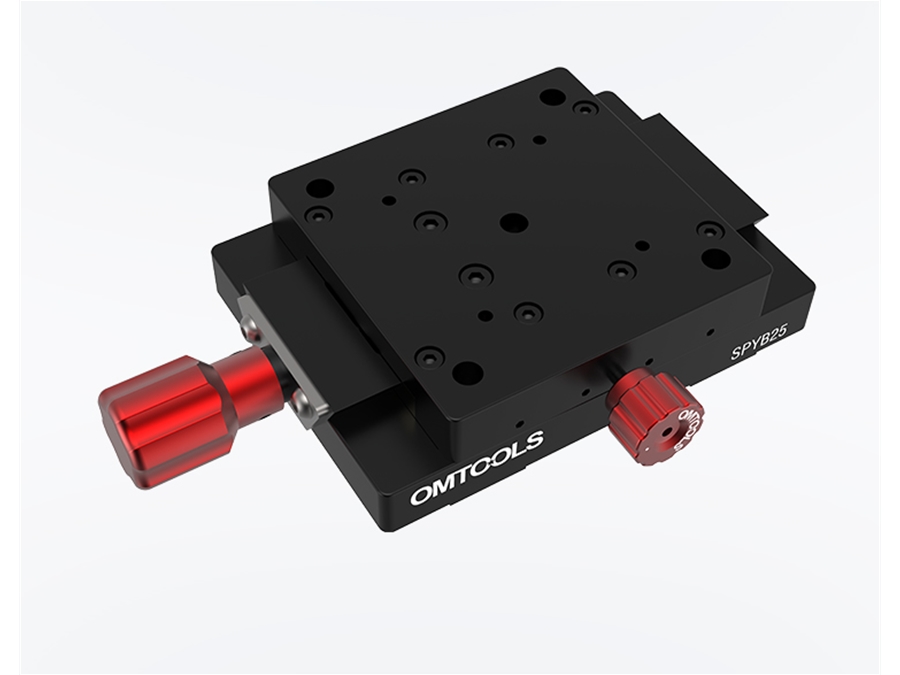

1. SDYP

产品介绍：

燕尾槽导轨，负载能力强；

中心驱动，机械性能好；

配有刻度尺，直接读数方便快捷；

带尼龙头的锁紧机构，锁紧效果好，稳定性高；

燕尾槽直驱手动平移台SDYP系列是华锐光电推出的丝杆螺母式手动平移台。该系列产品主体材料采用铝合金，表面氧化发黑处理，使用燕尾副导轨导向，负载能力强。采用研磨丝杠驱动，研磨丝杠螺距小，灵敏度较高，侧面带有刻度并具有锁紧功能，功能齐备，使用方便。

通用参数

材质：铝合金

导轨：燕尾副导轨

驱动方式：研磨丝杠，φ8×4

燕尾槽直驱手动平移台系列标配燕尾副导轨，带锁紧；

行程25/50/75/100mm可选，更大行程可定制；

燕尾槽直驱手动平移台水平负载10kg，竖直负载5kg；

燕尾槽直驱手动平移台 台面尺寸均为65*65mm



3.SDJP

产品说明

采用交叉滚柱导轨，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标。

主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用。

分厘卡驱动方式，每种产品分为左侧、右侧、中间驱动，并有适合竖直方向使用的产品，组合使用时，非常灵活方便。

产品尺寸丰富，配套性好，交货期短，性价比高。

超精密手动平移台SDJP系列是华锐光电推出的一款精密手动平移台  主体材料采用铝合金，灵敏度高，外形尺寸小使用交叉滚柱导轨，为分厘卡驱动，该系列产品具有小于2um的灵敏度。台面尺寸多样、厚度适中，可单维或多维组合使用。

通用参数

材质：铝合金

表面处理：黑色阳极氧化

导轨：交叉滚珠导轨

厚度;20mm

超精密手动平移台SPYD系列标配交叉滚珠导轨，带锁紧；

行程13mm，台面尺寸40*40mm；

分厘卡驱动，产品分为左侧、右侧、中间驱动；

整体厚度20mm，最大负载3kg。

4.SDZP

产品说明

材质：6061T4 铝合金

负载能力强，灵敏度高， 适用于对手动调节精度要求较高的场合；

 整体式手动平移台SDZP系列 采用微分头驱动，精密交叉滚子导轨导向，主体为铝合金材质，负载能力强，灵敏度高。这些平移台的X和XY构型的高度都为25mm，可以轻松安装在任何地方。该位移台内部装有弹簧自动复位机构，可进行无回程差运动。对于负载量较低的轻质位移台，其可在整个13mm的行程范围内保证优异的行程直线度（偏差小于150 µrad）。

通用参数

最大行程：13mm

水平负载：67N

竖值负载：22N

整体式手动平移台

采用微分头驱动，精密交叉滚子导轨导向，主体为铝合金材质，负载能力强，灵敏度高；

X和XY构型的高度都为25mm，可以轻松安装在任何地方；

内部装有弹簧自动复位机构，可进行无回程差运动；

对于负载量较低的轻质位移台，其可在整个13mm的行程范围内保证优异的行程直线度（偏差小于150 µrad）。

5.SDSP

产品说明

U型铝合金底板精加工，表面阳极氧化处理，耐磨性好、外形美观；

采用精密研磨丝杠，可实现较高的定位精度；

采用精密线性滑块方导轨，配合我公司特有的精密磨削工艺，能有效保证平移台的直线度、平直度等指标；

调整平台时使用带刻度旋转手轮，可实现精密微调；

配置数显标尺，可随机读取行程变化量；

SDSP系列手动数显平移台是华锐光电多年积累经验研发生产的中等尺寸、中等行程的精密平移台， 主体材料采用经过特殊工艺制造的优质合金铝，并采用精密研磨丝杠，配合红星精密线性滑块导轨及高精度数显标尺、确保产品使用于复杂环境的应用领域。产品系列化程度高、通用性强、组合方便，适用于使用频率较低，中等行程的调整，且可随机读取行程变化量，是性价比超高的平移台产品。

通用参数

主体材料：铝合金

台面尺寸：120*120mm

导轨：方形滑块导轨

螺距：3.mm

承载能力：10kg

6.SDXP

产品说明

采用交叉滚柱导轨，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标

主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用

具有分厘卡和细牙螺纹副两种驱动方式，每种产品分为左侧、右侧，适合作为竖直方向或Z轴使用的产品，组合使用时，非常灵活方便

产品尺寸丰富，配套性好，交货期短，性价比高

精密手动平移台SDXP系列是华锐光电推出的一款精密手动平移台 主体材料采用铝合金，灵敏度高，外形尺寸小使用交叉滚柱导轨，为分厘卡或螺纹副驱动，该系列产品具有小于2um的灵敏度。台面尺寸多样、厚度适中，可单维或多维组合，该款产品特别是在竖直方向或作为Z轴使用时，仍然能保持较强的负载能力。

通用参数

主体材料及表面处理：铝合金，黑色阳极氧化处理

分厘卡最小读数：0.01mm

灵敏度: <2 um

平行度: <30 um

13mm行程竖向手动平移台，台面40×40mm，分厘卡驱动

竖向手动平移台SPYZ系列标配交叉滚珠导轨，带锁紧；

行程13mm，台面尺寸40*40mm；

分厘卡驱动，产品分为左侧、右侧；

整体厚度20mm，最大水平负载3kg，最大竖向负载2.1kg

7.JDSJ

产品说明

剪式升降机构，结构紧凑，行程大，负载能力强；

采用精研丝杆驱动，调整顺滑；

主体材料为高强度铝合金，表面氧化黑处理，耐用性好，外观精美；

规格系列丰富、性价比高；

 剪刀式手动升降台JDSJ系列是华锐光电推出的大行程手动升降滑台。该系列产品主体材料采用高强度铝合金，表面氧化黑处理，采用剪式升降结构，精密研磨丝杆驱动，具有自锁功能，结构平稳，调节方便快捷，适用于大行程粗定位的手动调节场合。

通用参数

材质：铝合金

表面处理：黑色阳极氧化

驱动方式：精密研磨丝杆驱动

式手动升降滑台JDSJ系列标配研磨丝杆，带锁紧；

行程60/120mm可选，更大行程可定制；

台面尺寸120*80mm/250*150mm可选；

负载5kg/10kg可选。

8.JXSJ

产品说明

采用交叉滚子导轨，可实现高精度、平滑的移动。 主体材料为铝合金，质量轻，适合内置于其他装置；

安装简单，在高精度加工了的工作台和基座之间，装上了交叉滚子导轨，滑座机构只需在必要的地方用螺栓安装，就可获得高精度的直线导向机构；

因大额定负荷的滚子按很短的节距被装在一起，构成了能承受重负荷且高；

台面尺寸从40mm~125mm，规格多样；

驱动方式为微分头；

交叉导轨型手动升降台JXSJ系列是华锐光电推出的高精度手动位移台。该系列产品主体材料采用高强度铝合金，表面氧化发黑处理，采用交叉滚子导轨位移结构，微分头驱动，具有高精度、小型、平滑、高刚性的有限直线运动的特点，被广泛的应用在OA机器及周边机器、各种测试仪、印刷电路板开孔机等精密机器中。

通用参数

驱动方式：微分头

主体材料;铝合金

表面处理：黑色阳极化处理

最小刻度：0.01mm

OMHB手动升降台标准行程10/20mm可选，更大行程可定制；

台面尺寸40*40mm~125*125mm可供选择；

台面负载2kg~15kg可选；

采用交叉滚子导轨升降，微分头驱动。

9.ZASJ

产品说明

材质：6061T4 铝合金

工作台面水平放置，驱动中心在台面中心

周围线性滑块导轨导向，解决了平移台垂直使用带来的偏载问题，稳定性自然超群

高品质丝杆传动，重复定位精度高，寿命长

精研涡轮副驱动，承载大，细分调节，带自锁功能

导轨为线性滑块导轨，精度高，承载大

ZASJ系列重载型手动升降台采用高品质梯形丝杆减速机、具有超强的负载能力，具有很高的运动精度和定位精度。主体材料为优质铝合金，通过线性滑块导轨导向，保证高负载运动过程中，运动平稳。ZASJ系列重载型手动升降台产品行程范围大，可满足大部分行程要求。ZASJ系列重载型手动升降台特别适合于负载能力强、行程较大的精密光学实验、精密定位、精密加工等领域。由于该升降台结构稳定，即使受到很大的外力作用，台面也不会产生晃动。

主体材料及表面处理：铝合金黑色阳极化处理

带动机构：Ø14X1梯形丝杠减速器，减速比4:1

导轨（导向机构）：线性滑块导轨

运动垂直度（升降式左右摆动）：±30 um

运动垂直度（升降式前后俯仰）：±30 um

10.HRG-A

产品说明

可连续旋转360°；

激光刻度增量为2°，设有对准线，方便读数；

双向安装孔，水平竖直安装皆可；

侧面设计有固定螺丝锁定，方便角度固定；

手动旋转台HRG-A系列用于需要流畅无后冲的旋转调节场合。带有Ø25mm、Ø50mm高负载立式安装转盘，转盘布有M6, M4螺纹孔阵列，可与相同螺纹规格的机械件、棱镜安装压臂连接。安装座底部有沉头螺纹孔，利用内六角圆柱头螺钉可以将旋转台水平安装在光学平台上或者是面包板上。此外，侧面还设计有一个M4的螺纹孔，可竖直安装在Ø12 mm光学接杆上。使用中，转盘调整到位后，可通过侧面M4 (2 mm六角扳手)紧定螺丝锁紧固定。

通用参数

材质：铝合金

表面处理：黑色阳极氧化处理

激光刻度增量：2º

手动旋转台HRG-A系列带双向安装孔，水平竖直安装皆可；

HRG-A系列台面直径25/50/70mm可选，更大可定制；

高度17/18/26mm可选；

手动旋转台HRG-A系列激光刻度增量为2°。

11.HRG-B

产品说明

高精密轴环导向，端跳等关键指标达到国际水平；

分厘卡驱动，灵敏度高；

超薄结构，紧凑精巧；

可以同其它系列产品组维使用；

手动旋转台HRG-B系列采用高精密轴环、分厘卡等组成，在旋转时有很好的运动特性，端跳、径跳等关键指标可达国际同类产品水平。产品适合于对于手动角度调整有较高要求的领域。

通用参数

驱动方式：侧微头

最小读数：5’

粗调范围：360º

HRG-B系列直径：38/60/80/90/100/125mm可选；

测微头驱动，粗调范围360°，微调范围±5°；

负载1~5kg可供选择；

台面同心度0.03/0.04/0.05可供选择

12.HRJW

产品说明

特有的机加工工艺和表面阳极氧化处理，实现精度、耐磨性和外观的完美统一；

精密轴承导向，端跳等关键指标达到国内先进水平；

使用精研涡轮蜗杆传动，实现高定位性能；

超薄结构，紧凑精巧；

可以同其它系列产品组维使用；

华锐光电精密微调手动旋转台HRJW系列采用轻量化、高强度的优质铝合金作为主体材料，并结合多年积累特殊加工装配工艺制造而成。并采用蜗轮蜗杆结构驱动，旋转手轮可进行高分辨率的精密角度调整，操作方便，承载能力较好，适合需要精密旋转角度的场合使用。旋转台高度低，适合负载较重、水平旋转的场合使用； 产品底部有安装螺孔，可以直接连接到其他台面或标准光学平台、平板上。旋转台台面上有安装孔，可供客户安装物件。

主体材料及表面处理：铝合金，黑色阳极氧化处理

导轨：球轴承

驱动方式：蜗轮蜗杆

行程：360°

游标刻度分辨率：5 arcmin

采用轻量化、高强度的优质铝合金作为主体材料；

采用蜗轮蜗杆结构驱动，旋转手轮可进行高分辨率的精密角度调整；

操作方便，承载能力较好，适合需要精密旋转角度的场合使用；

旋转台高度低，适合负载较重、水平旋转的场合使用；

产品底部有安装螺孔，可以直接连接到其他台面或标准光学平台、平板上；

13.HRG-C

产品说明

材质：6061T4 铝合金；

精密轴系设计；

旋转台中心无通光孔；

圆周360°刻划，游标读数方便微调；

承载大，精密高；

底面、台面的标准孔位，便于安装和组合；

HRG-C手动旋转台可360°旋转调整，精密轴系设计，旋转台中心无通光孔，圆周360°刻划，游标读数方便微调，承载大，精密高。底面、台面的标准孔位，便于安装和组合。

通用参数

驱动方式：蜗轮副

读数方式：直读

分辨率：0.017º

精调范围：360º

旋转台中心无通光孔；

圆周360°刻划，游标读数方便微调；

承载大，精密高；

底面、台面的标准孔位，便于安装和组合；

14.JWOP

产品说明

采用精研蜗轮蜗杆传动，间隙小运动平稳，灵敏度高

采用高精密弧形V型滚柱导轨，强度高、负载能力强、耐用性好

标准安装孔位，可单独使用，也可与我司其他产品配套，组成多维运动系统

耦合式手动角位台JWOP系列是为小台面、重复使用而开发的手动角位台，该系列产品主体材料采用优质铝合金，使用弧形V 型滚柱导轨导向，蜗轮蜗杆驱动的手动角位台。台面运行平稳可靠，灵敏度高，带自锁功能，产品适合用于手动角度调整有较高要求的领域。台面多种标准孔位的安装孔适合不同需要，下方标准固定孔方便将其与其他滑台连接，组成多维滑台。

主体材料及表面处理: 铝合金，黑色阳极氧化处理

蜗轮材料: 耐磨锡青铜

导轨（导向机构）: 弧形V型滚柱导轨

最小读数: 0.1°

游标采用优质铝合金，使用弧形V 型滚柱导轨导向，蜗轮蜗杆驱动的手动角位台

台面运行平稳可靠，灵敏度高，带自锁功能，产品适合用于手动角度调整有较高要求的领域

台面多种标准孔位的安装孔适合不同需要，下方标准固定孔方便将其与其他滑台连接，组成多维滑台

15.JWSD

产品说明

材质：6061T6 铝合金

旋转中心摆动控制在0.05mm以下的交叉滚柱角度滑台

操作感良好、最适合频繁的操作

各滑台面尺寸的旋转中心高度（工作距离）选择丰富、根据对象物选择范围广泛

华锐光电手动角位移台JWSD系列主体材料采用高强度硬质铝合金，表面黑色阳极氧化，耐磨性好，外观精美。导轨采用高精密弧形V型滚珠导轨，负载能力强，耐磨性好，保证了产品的灵敏度等关键指标。主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用。每种产品分为左侧、右侧、中间分厘卡驱动，并有适合竖直方向使用的产品，组合使用时，非常灵活方便。该系列产品台面尺寸多样、厚度适中，可单维或多维组合使用。

主体材料及表面处理: 6061T6铝合金，黑色阳极氧化处理

进给方式: 标准测微头

进给位置: 侧面

最小读数: 0.01 mm

采用高强度硬质铝合金，表面黑色阳极氧化，耐磨性好，外观精美

导轨采用高精密弧形V型滚珠导轨，负载能力强，耐磨性好

主体材料采用铝合金，表面发黑处理，适合于光学实验等对于手动调节精度要求较高的领域使用

每种产品分为左侧、右侧、中间分厘卡驱动，并有适合竖直方向使用的产品，组合使用时，非常灵活方便

该系列产品台面尺寸多样、厚度适中，可单维或多维组合使用

16.EZPX-010

产品说明

6061-T6铝合金；

华锐光电 两轴倾斜平台 EZPX-010可提供倾斜和旋转调整，以对准光学组件。它具有运动学特性，带有硬化和抛光的钢球枢轴以及作用于硬化钢制底座上的弹簧预加载的球头调节装置。这个平台使用测微头实现仰角倾斜调整和旋转调整，使安装平台能够绕着运动枢轴点旋转，使其非常适合用作指示器。将组件安装在与测微头相同的面上，旋转可以提供方位角调整； 安装在相对侧的组件在平面内旋转。

通用参数

材质：6061-T6 铝合金
